Камеры сборные одностороннего обслуживания серии КСО-393, КСО-298 предназначены для приема и распределения электроэнергии трехфазного переменного тока частотой 50 и 60 Гц, напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

Фотографии готовых объектов:
Камера сборная одностороннего обслуживания КСО
Камера сборная одностороннего обслуживания КСО
Камеры сборные одностороннего обслуживания КСО
Камеры сборные одностороннего обслуживания КСО
Камеры сборные одностороннего обслуживания серии КСО-298

Камеры сборные одностороннего обслуживания серии КСО-393, КСО-298 предназначены для приема и распределения электроэнергии трехфазного переменного тока частотой 50 и 60 Гц, напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

КСО применяются в составе распределительных устройств (РУ) напряжением 6 и 10 кВ при:

  • новом строительстве;
  • расширении;
  • реконструкции;
  • техническом перевооружении, следующих объектов:
  • распределительных и трансформаторных подстанций городских электрических сетей;
  • распределительных и трансформаторных подстанций объектов гражданского назначения и инфраструктуры;
  • распределительных подстанций промышленных предприятий;
  • понизительных подстанций 35-110/6-10 кВ и 6-10/0,4 кВ распределительных сетей.

Климатические условия работы камер КСО соответствуют третьей категории размещения при умеренном климате по ГОСТ 15150, при этом:

  • высота над уровнем моря – не более 1000 м;
  • верхнее и нижнее рабочее значение температуры окружающего воздуха +40С и -40С;
  • окружающая среда не должна быть взрывоопасной и содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающие металлы и изоляцию.

В состав камер КСО входят различные типоисполнения камер, отличающиеся друг от друга конструкцией, назначением, размерами и применяемой аппаратурой.

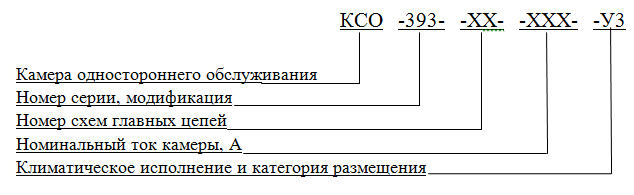

Структура условного обозначения

Пример записи условного обозначения камеры КСО при их заказе и в другой документации камера КСО-393-8ВВ-600-УЗ ТУ 3414-002-91862003-2013 – камера одностороннего обслуживания серии 393, 3 – типоисполнения, схема главных цепей 8ВВ-600, камера на номинальный ток 630А, климатического исполнения УЗ, выполненная по  ТУ 3414-002-91862003-2013.

Технические данные

Основные параметры и характеристики камер КСО-393, КСО-298

Наименование параметра Значение параметров КСО393
1. Номинальное напряжение (линейное), кВ 6; 10
2. Наибольшее рабочее напряжение (линейное), кВ 7,2; 12,0
3. Номинальный ток главных цепей камер КСО с выключателями нагрузки при частоте 50 Гц, А 400; 630; 1000
4. Номинальный ток трансформаторов тока, А От 50 до 1000
5. Номинальный ток сборных шин, А 630; 1000
6. Номинальный ток шинных мостов, А 630; 1000
7. Номинальный ток отключения высоковольтного выключателя при частоте 50 Гц, А 20
8. Номинальный ток отключения выключателей нагрузки при частоте 50 Гц, А 400
9. Время протекания тока термической стойкости,  С:   1) для камер с вакуумным выключателем на 630 и 1000 А   3                     1
  2) для камер с выключателями нагрузки
10. Номинальное напряжение вспомогательных цепей: 1) цепи защиты, управления и сигнализации постоянного и переменного тока, В 2) цепи трансформаторов напряжения (защиты, измерения, учета, АВР), В 3) цепи освещения внутри камер КСО, В                                      снаружи камер КСО, В 4) цепи трансформаторов собственных нужд, В     220; 110   100 36 220 220; 380
11. Ток электродинамической стойкости, кА 51
12. Ток термической стойкости, кА 20
13. Ток плавкой вставки силового предохранителя, А До 100

Маркировка

На каждую камеру КСО устанавливается табличка по ГОСТ 12971, на которой по ГОСТ 18620 и ГОСТ Р 51121 указано:

  • товарный знак предприятия;
  • условное наименование изделия;
  • номинальное напряжение в киловольтах;
  • номинальный ток в амперах;
  • масса в килограммах.

Способ нанесения надписей на табличках и материал табличек обеспечивают ясность надписей на все время эксплуатации камеры КСО.

Табличка устанавливается на фасаде камеры КСО в удобном для чтения месте.

Гарантии изготовителя

Полный установленный срок службы шкафа КСО не менее 25 лет (при условии проведения технического обслуживания и замены аппаратов, выработавших свой ресурс).

Ресурсы и сроки службы комплектующих изделий, входящих в состав шкафов КСО, определяются эксплуатационной документацией на эти изделия.

Гарантийный срок эксплуатации – 3 года со дня ввода в эксплуатацию и не более 3 лет со дня отгрузки КСО с предприятия – изготовителя.

Гарантийные обязательства прекращаются:

  • при истечении гарантийного срока эксплуатации;
  • при истечении гарантийного срока эксплуатации, если камера КСО не введена в эксплуатацию до его истечения;
  • при нарушении условий или правил хранения, транспортирования или эксплуатации;
  • при внесении изменений в конструкцию камер, не согласованных с заводом-изготовителем.
